密集柜的技术要求和材料

密集柜的技术要求和材料,请听湖南新凯特(

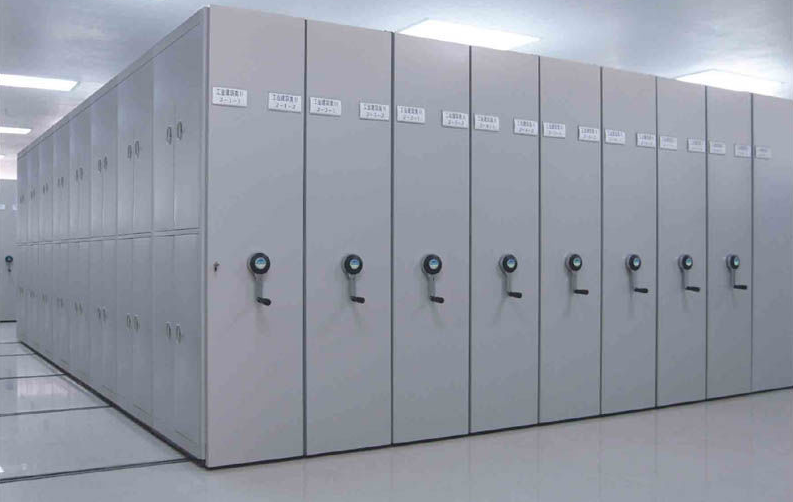

文件密集型机柜由3mm冷轧钢板冲压成型。它与截面螺栓结合使用,具有可靠的强度,便于运输,安装和调试。中间传动结构消除了柱端的惯性,并且运动轻便,灵活且稳定。采用优质冷轧钢板和镀锌钢板,经酸洗,磷化,防锈处理。它具有静电外观,耐用美观。


(1)结构要求

件下,框架和柱子不应变形。架子和挂板的高度应沿柱子的垂直方向自由调节,架孔的间距为50mm。应根据需要安装传动机构,制动装置等。

2.每个柱体都需要有安全限位和防倾斜装置,以确保通道中人员的安全。侧架需要配备一个锁定装置以实现整体锁定。顶部应设置防尘装置等。轨道应焊接和固定,轨道应与地面齐平。可根据用户要求设置照明装置。

(2)加工和制造要求:所有钣金零件和机器零件加工后应打磨,无裂纹和疤痕。所有焊接部件应焊接牢固,焊缝应光滑平整。产品的零件和组件应可互换。所有标准件和紧固件都需要镀锌。

(3)制造公差要求:每个标准部分组装后,外部尺寸(长度,宽度,高度)的极限偏差为±2mm。组装完每个标准部分后,侧板和中间腰板之间的间隙应小于2毫米。相关轨道之间的平行度偏差小于1.5mm,相应点的水平偏差小于1mm。间隙应均匀,间隙应小于2mm。

(4)材料要求

1.金属材料要求:使用优质冷轧钢板。主要组件的规格如下:

2.传输组件:

摇柄:圆盘手柄,手柄可折叠,摇摆轻,手柄摇摆力不超过12N /标准截面。传动轴:45#钢,精加工,热处理和淬火。轴承:E级。链轮:45#钢,锻造锻造,回火消除应力,加工汽车,滚齿,键槽,齿形高频淬火HRC60-62。

的断裂力≥1800kg。滚轮:HT15-33,铸铁,加工。地轨座:20mm×20mm实心冷轧方钢。连接管:无缝钢管。密封:柱端配有密封装置,由弹簧,固定滑板,滑动槽板和可移动范围为15 mm的密封垫圈组成。密集柜的顶部用防尘板密封。接头和部分用柱和柱之间的密封件密封,以满足防火和防尘的要求。底部配有防潮和防鼠装置。表面喷涂材料要求:符合GB-1720,1732,1734标准。

(五)传动机构要求:传动机构采用中间传动,并被驱动到滚子的两侧。它轻便,灵活,负载稳定,不会出现故障。

(6)负载性能要求:单面架上的负载为40Kg,两侧负载为80Kg,最大偏差为3mm。卸载24小时后,必须没有裂缝和永久变形。标准截面(六层双面搁板)在满载情况下(每个单面搁板均匀载荷为40Kg),框架和立柱不应发生明显变形,不应倾倒框架。在负载情况下,紧凑型框架的每一列应在手动操作下自由操作,并且不应有堵塞。在所有载荷的1/20外力(沿X和Y轴的水平外力)的作用重复100次后,外力被消除,并且框架的倾斜度不应大于1%。总高度。支架和立柱不明显。变形。

(七)安装标准:埋设在轨道中的埋地框架要求:每两根钢轨的平行偏差不大于1.5mm,任何长度1m的水平偏差不大于1mm,总长度不大于4毫米。框架的整体外观要求:框架安装调试后,要求水平和垂直,框架体轻,轻,无阻力和噪音,框体干净整洁。体平行度:±1~2mm /柱。框架垂直度:±1~2mm /列。框架垂直同步:±1~2mm 件。

(8)表面处理要求喷雾质量控制标准:

1.脱脂和除锈处理工艺:工件表面有油渍,锈斑和氧化层。用化学方法脱脂后,不应有油,浮液和其他污染物,表面应完全被水润湿。酸洗后的工件不应有明显的腐蚀现象,如氧化物和锈斑,表面颜色应基本均匀。
